Product Details
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: PILEDS
प्रमाणन: CE ROSH BIS
मॉडल संख्या: H802RA
Payment & Shipping Terms
न्यूनतम आदेश मात्रा: 1
मूल्य: USD100
पैकेजिंग विवरण: कार्टून
प्रसव के समय: 5
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 300+पीसीएस+दिन
उत्पाद का नाम: |
डीएमएक्स एलईडी नियंत्रक |
आउटपुट करंट: |
4पोर्ट |
नियंत्रण विधा: |
डीएमएक्स 512 |
डीएमएक्स चैनल: |
3सीएच |
डीएमएक्स कनेक्टर: |
5 पिन |
आयाम: |
L215*W50*H33mm |
इनपुट वोल्ट: |
AC85-265V |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
नाम: |
डीएमएक्स एलईडी नियंत्रक |
आउटपुट शक्ति: |
144w |
पैकेज: |
कार्टन का डिब्बा |
सुरक्षा स्तर: |
IP20 |
वारंटी: |
2 वर्ष |
वजन: |
0.3 किग्रा |
कार्य तापमान: |
-20 ~ 60 ℃ |
उत्पाद का नाम: |
डीएमएक्स एलईडी नियंत्रक |
आउटपुट करंट: |
4पोर्ट |
नियंत्रण विधा: |
डीएमएक्स 512 |
डीएमएक्स चैनल: |
3सीएच |
डीएमएक्स कनेक्टर: |
5 पिन |
आयाम: |
L215*W50*H33mm |
इनपुट वोल्ट: |
AC85-265V |
सामग्री: |
एल्यूमीनियम मिश्र धातु |
नाम: |
डीएमएक्स एलईडी नियंत्रक |
आउटपुट शक्ति: |
144w |
पैकेज: |
कार्टन का डिब्बा |
सुरक्षा स्तर: |
IP20 |
वारंटी: |
2 वर्ष |
वजन: |
0.3 किग्रा |
कार्य तापमान: |
-20 ~ 60 ℃ |
H802RA 4 पोर्ट ((4096 पिक्सेल) सहेजें एलईडी पिक्सेल नियंत्रक;मैड्रिक्स के लिए आर्ट-नेट प्रोटोकॉल का समर्थन करें,या मार्स्टर नियंत्रक ((H803TV/
H802RA;4 पोर्ट ((4096 पिक्सेल) मलहम एलईडी पिक्सेल नियंत्रक;मद्रिक्स के लिए आर्ट-नेट प्रोटोकॉल का समर्थन,कंप्यूटर नेटवर्क या मार्स्टर नियंत्रक के साथ काम करने की आवश्यकता ((H803TV/ H803TC)
1परिचय
H802RA एक चार-पोर्ट आउटपुट नियंत्रक है जो ईथरनेट प्रोटोकॉल का उपयोग करता है और आर्ट-नेट प्रोटोकॉल का समर्थन करता है। यह कई प्रकार के एलईडी ड्राइवर चिप्स का समर्थन करता है और DMX512 ड्राइवर चिप्स के लिए संबोधित कर सकता है।इनपुट नेटवर्क इंटरफ़ेस मास्टर नियंत्रक या कंप्यूटर से जुड़ा जा सकता है.

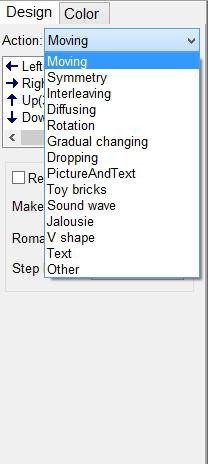

ऑनलाइन सॉफ़्टवेयर हैं-LED Studio और Madrix, ऑफ़लाइन सॉफ़्टवेयर है-LED Build।

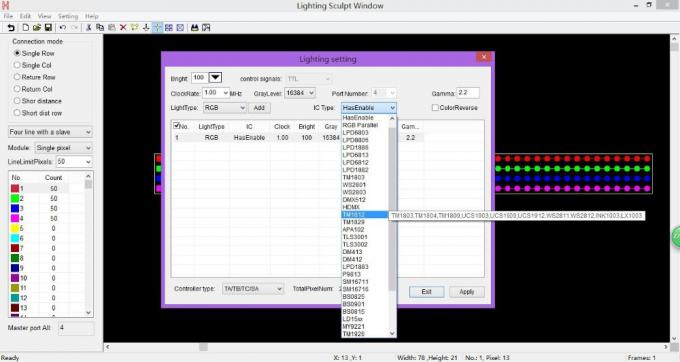

2. ड्राइवर चिप्स का समर्थन करें
DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, आदि।
UCS8904 के लिए, H802RA अधिकतम 3200 पिक्सेल को नियंत्रित करता है।
अन्य चिप्स के लिए, H802RA अधिकतम 4096 पिक्सेल को नियंत्रित करता है।
3प्रदर्शन
(1) चार बंदरगाह, अधिकतम 4096 पिक्सेल नियंत्रण।
(2) आर्ट-नेट प्रोटोकॉल का समर्थन करें, ताकि H802RA MADRIX के साथ काम कर सके।
(3) TM और UCS DMX512 ड्राइवर चिप्स के लिए पता, जैसे कि TM512, UCS512.
(4) एलईडी स्टूडियो द्वारा रिपीटर या एम्पलीफायर के रूप में कॉन्फ़िगर किया गया।

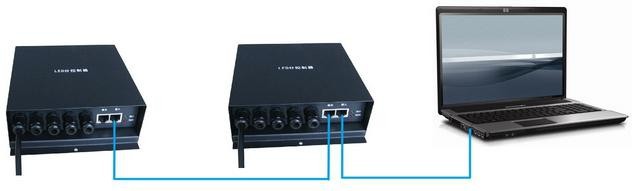

(5) मास्टर कंट्रोलर या कंप्यूटर के साथ काम करना।
दो नियंत्रकों के बीच की दूरी 100 मीटर तक है।

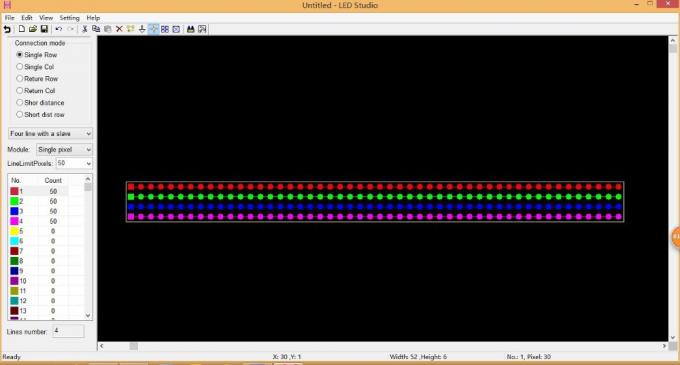

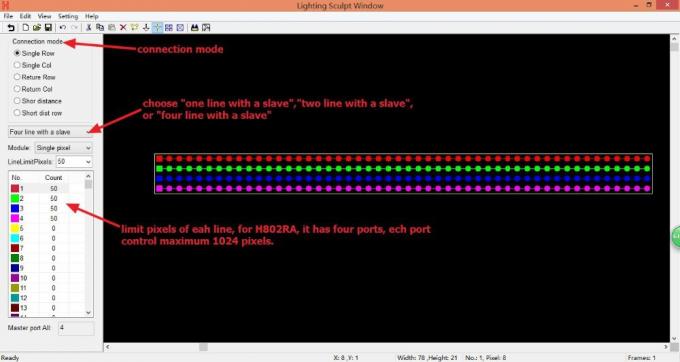

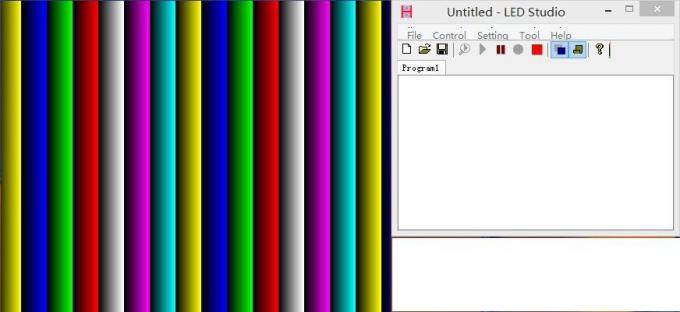

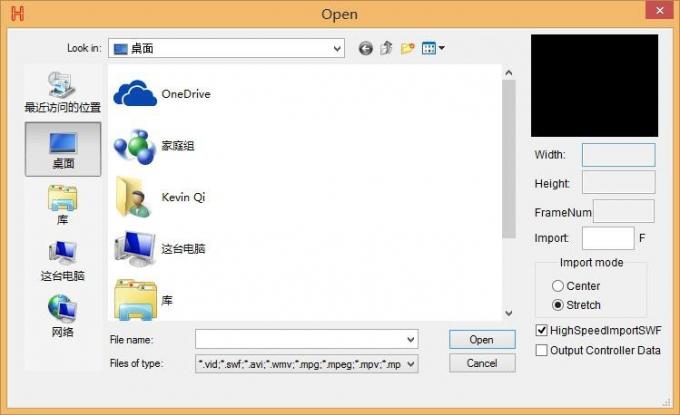

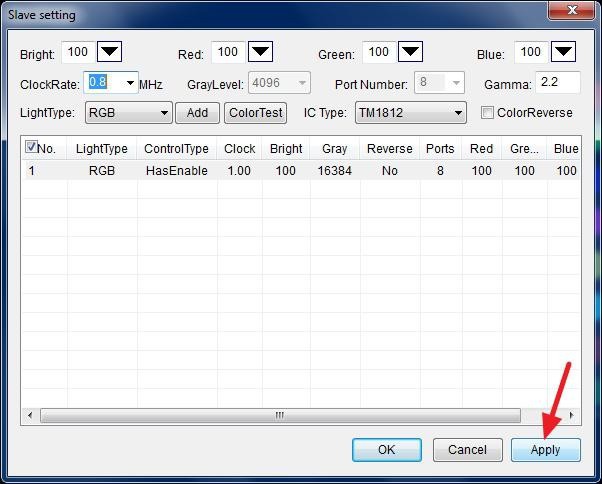

कंप्यूटर से कनेक्ट करें, सॉफ्टवेयर एलईडी स्टूडियो या मैड्रिक्स है।

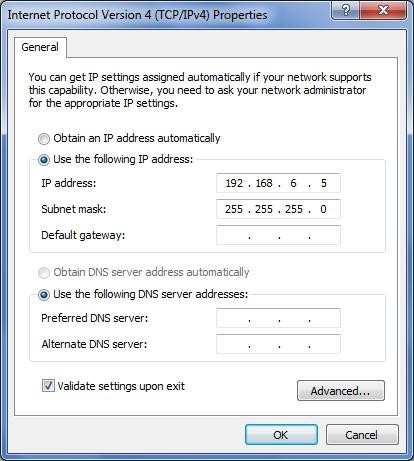

H802RA के लिए एक आईपी पता वितरित करें

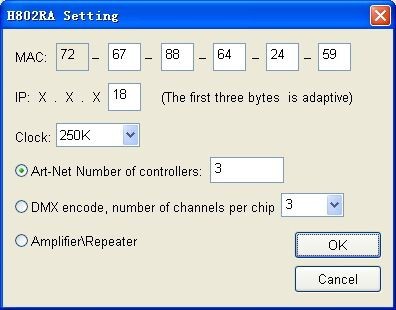

आम तौर पर, आपको मैक और आईपी सेट करने की आवश्यकता नहीं है, जब आप कंप्यूटर से H802RA कनेक्ट करते हैं तो उनके पास निर्दिष्ट संख्याएं होंगी।
घड़ी में 250K, 500K, 750K तीन विकल्प हैं, यह केवल तब काम करता है जब आप मैड्रिक्स का उपयोग कर रहे हों।

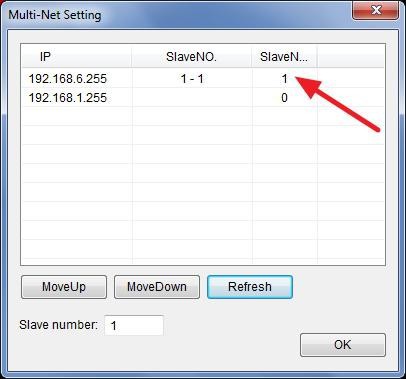

मैड्रिक्स का उपयोग करते समय कुल कितने नियंत्रक जुड़े हुए हैं, यह निर्धारित करने के लिए उपयोग किया जाता है।
TM या UCS DMX512 ड्राइवर चिप्स के लिए पता करने के लिए DMX एन्कोड, प्रति चिप चैनल की संख्या का उपयोग किया जाता है। प्रत्येक चिप के चैनल नंबर का चयन करें और फिर क्लिक करेंआप अधिकतम 1024 पिक्सेल को संबोधित कर सकते हैं ((1 पिक्सेल में 3 या 4 चैनल शामिल हैं) एक बार. कनेक्शन विधिः GND, D-, D+, PI ((एड्रेसिंग लाइन) को GND, D-, D+, controller पर CLK से कनेक्ट करें, फिर क्लिक करें, कुछ सेकंड के बाद, रोशनी सफेद से हरे रंग में बदल जाएगी।पता अद्यतन किया जाएगा.
¢एम्पलीफायर/रिपीटर ¢ चुनें और ¢ओके ¢ पर क्लिक करें, H802RA को एम्पलीफायर या रिपीटर के रूप में कॉन्फ़िगर किया जाएगा.
7. मैड्रिक्स सेटअप
H802RA को कंप्यूटर से कनेक्ट करें, एलईडी स्टूडियो खोलें. ¢ सेटिंग ¢ H802RA सेटिंग ¢ पर क्लिक करें, ¢ आर्ट-नेट कंट्रोलर की संख्या ¢ चुनें और एक संख्या दर्ज करें, उदाहरण के लिए 3, फिर ¢ ठीक ¢ पर क्लिक करें.

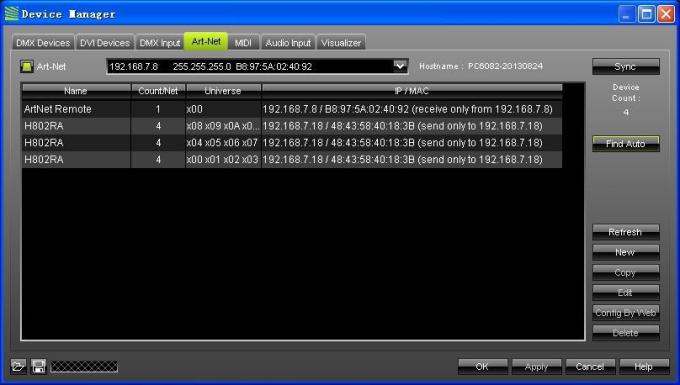

मैड्रिक्स खोलें, दबाएँ ️F4 ️, पॉप अप ️डिवाइस प्रबंधक ️ विंडो, ️आर्ट-नेट ️ लेबल चुनें और ️आर्ट-नेट ️ विकल्प की जाँच करें। आप H802RA के लिए वितरित आईपी पता चुनें,फिर आर्ट-नेट डिवाइस खोजने के लिए ️ ऑटो खोजें पर क्लिक करें.

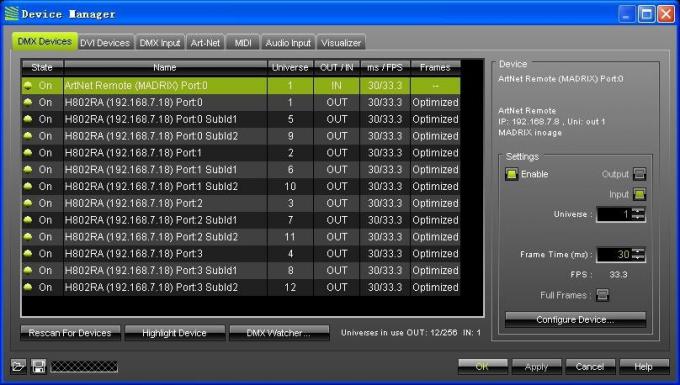

DMX डिवाइस लेबल पर क्लिक करें, H802RA के सभी ब्रह्मांडों का चयन करें, दाईं ओर के विकल्प को चेक करें और DMX आउटपुट को सक्षम करने के लिए Apply पर क्लिक करें.
8बंदरगाहों की परिभाषा
GND CLK DAT D- D+
दोहरी लाइन चिप्स के लिए, GND, CLK, DAT कनेक्ट करें
एकल-लाइन चिप्स के लिए, GND, DAT कनेक्ट करें
DMX512 के लिए, GND, D-, D+, पता रेखा को CLK से जोड़ें
TM1926, TM1913, TM1914, TM1814 के लिए, GND, D+ कनेक्ट करें
9विनिर्देश
